Vértices Geodésicos en Andalucía
Un vértice geodésico suele tener una estructura formada por una base en forma de cubo, normalmente de 1 metro x 1 metro x 1metro (Ancho x Largo x Alto) y un cilindro en el centro de dicha base de 30 cm de diámetro y con una altura de 1,20 metros. Suelen estar colocados en sitios altos para poder visar desde ellos otros vértices, por lo que suelen tener paisajes con muy buenas vistas. Estos Vértices Geodésicos están protegidos desde 1975 con la Ley sobre Señales Geodésicas y Geofísicas.
Estos vértices sirven para indicar una posición geodésica o geográfica precisa, lo que ayudará a la elaboración de mapas topográficos y cartografías, tanto estatales como regionales.
Dentro de la Red Geodésica Nacional podemos diferenciar dos tipos de Vértices. Por una parte los denominados Vértices ROI (Red de Orden Inferior) y los denominados Vértices de primer orden o REGENTE (REd GEodésica Nacional por Técnicas Espaciales).
Los Vértices ROI tienen las características estructurales hasta ahora descritas, pero los Vértices REGENTE pueden coincidir con Vértices ROI o con Clavos NAP.
Estos Vértices REGENTE proporcionarán los datos necesarios para el cálculo del GEOIDE en España con precisión centimétrica, incluyendo así observaciones gravimétricas. Se podrán obtener también los parámetros de transformación entre los sistemas ED50 y ETRS89. También serán de ayuda para los usuarios GNSS.
En general las observaciones se realizan con receptores bifrecuencia en bloques de 9 Vértices y con uno de los Vértices unidos a la Red NAP mediante observación en 2 Clavos NAP. Se suele Estacionar con centrado forzoso y se toman la presión y temperatura.
En cuanto al cálculo y ajuste, se compensan por bloques como si se tratasen de redes libres y luego se realiza un ajuste conjunto de los bloques utilizando como coordenadas fijas los puntos pertenecientes a IBERIA´95.
El resultado sería un 80% de Vértices REGENTE coincidentes con Vértices ROI, con coordenadas geodésicas en ED50 y en ETRS89, lo que permitiría obtener los parámetros de transformación entre los dos sistemas, y un 20% de Vértices REGENTE coincidentes con Clavos NAP, con altitud Ortométrica y altitud Elipsoidal, para definir el modelo de Geoide Español.
Si nos centramos en Andalucía podemos encontrar un total de 1771 Vértices Geodésicos de los cuales 174 son Vértices REGENTE. En el Huso 29 se concentran unos 229 Vértices Geodésicos, de los cuales 32 son REGENTE. En el Huso 30 se concentran unos 1542 Vértices Geodésicos de los cuales 142 son REGENTE.
A continuación se muestran tanto los Vértices Geodésicos como los Vértices Regente de Andalucía en mapas SIG pinchando en las imágenes siguientes.

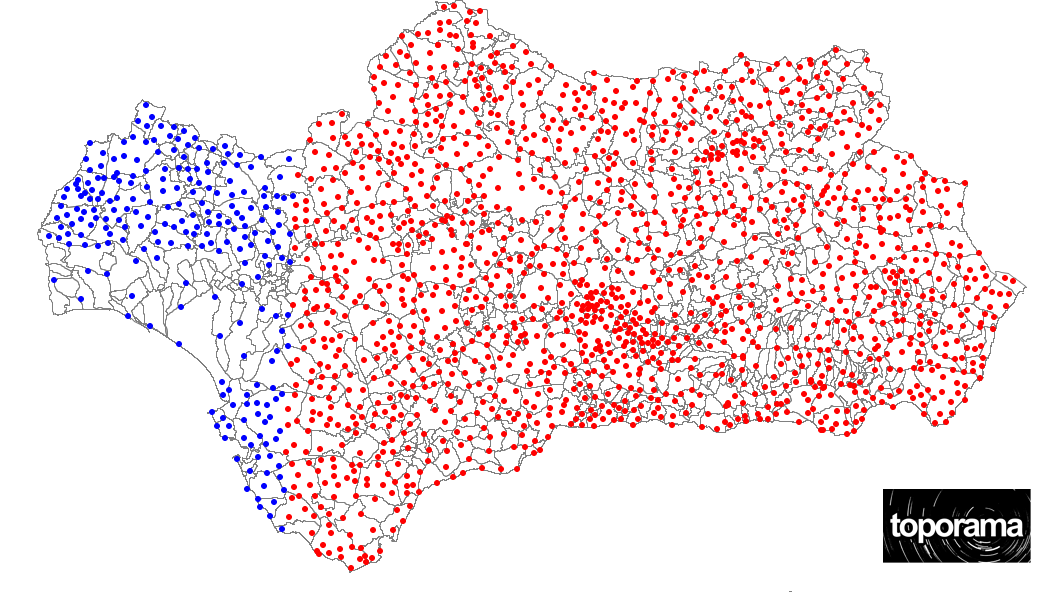

Vértices Geodésicos en Andalucía.

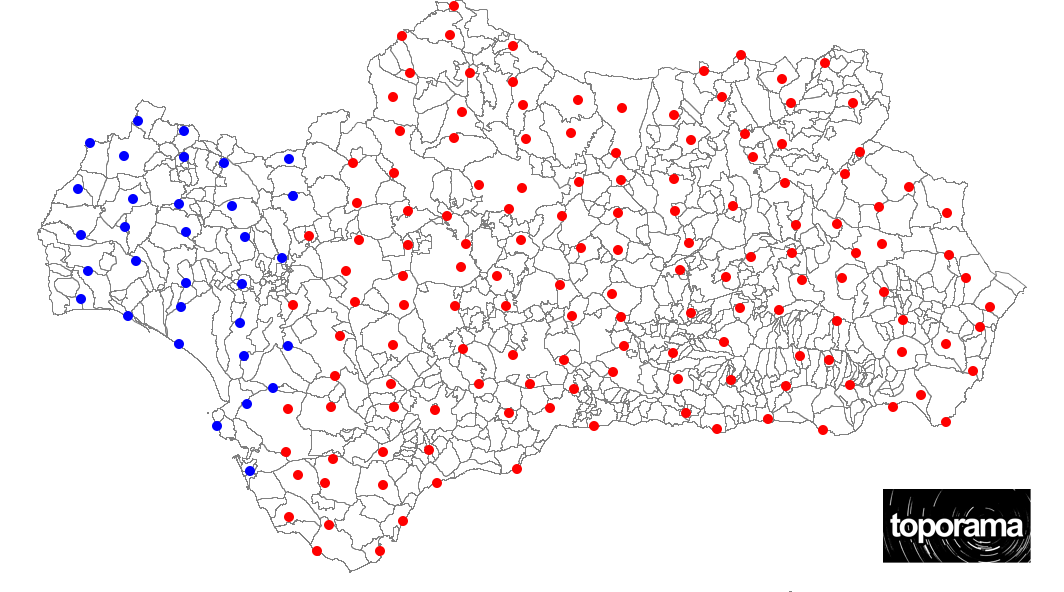

Vértices REGENTE en Andalucía.
Rafael Martínez Córdoba.
Ingeniero Técnico en Topografía.
Colegiado nº 7668.
